DS1256 24 бит 8 каналов АЦП AD Модуль Высокая точность АЦП сбора данных плата сбора данных
Цена: 1 117 руб.
- Название бренда: ZGPAX
DS1256 24 бит 8-канальный ADC AD Модуль Высокая точность ADC сбора данных карты сбора
Встроенные высокоточные чипы TI ADS1256IDB ADC
Встроенные чипы источника напряжения ADR03 2,5 V datum
Скорость вывода данных до 30 КСП, нелинейность от низкого до ± 0.0010%
Модуль может быть настроен как 8 одиночных входов или 4 дифференциальных входа ADS1256 модуль подходит для измерения аналогового напряжения в пределах 3 в

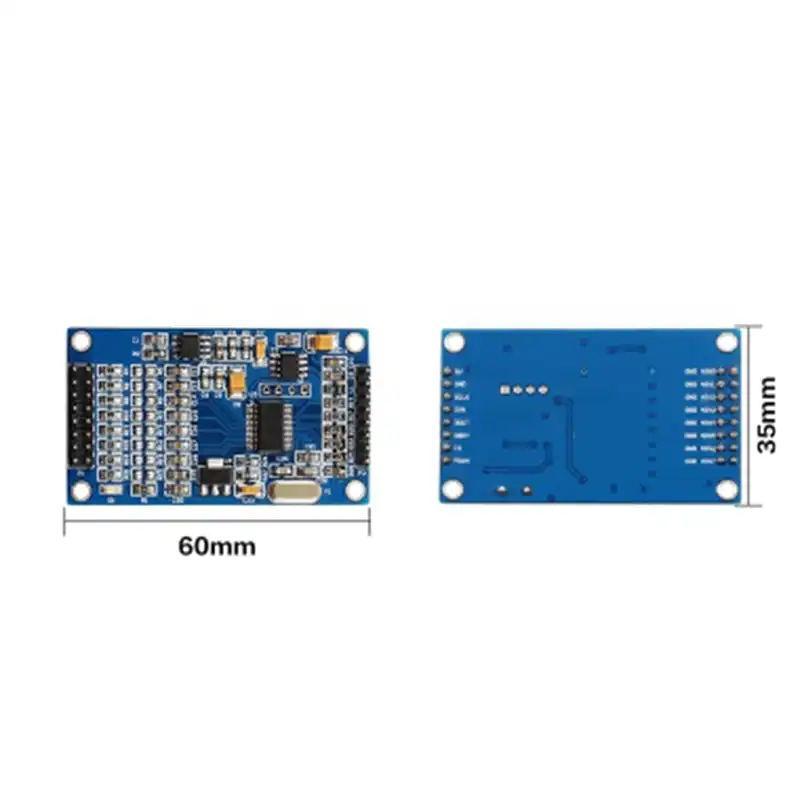

Рабочее напряжение модуля 5 В Размер платы: 35x60 мм
Инструкции:
5 В, GND:5 В вход питания
SCLK,DIN,DOUT,CS:SPI интерфейс связи
DRDY:ADS1256data готов к выходу (активный низкий уровень)
PDWN:ADS1256 синхронизация/выключение входного сигнала питания (активный низкий уровень)
AIN0-AIN7: аналоговый вход напряжения, он может быть настроен как 8 одиночных входов или 4 дифференциальных входа, (измеренное напряжение должно быть совместно с модулем)
Описание интерфейса:
VCC, RXD, TXD, GND: интерфейс UART
VCC, SDA, SCL, GND: I2C интерфейс
MISO,MOSI,SCK,CS2,CS1,CS0,GND,VCC: SPI интерфейс
Меры предосторожности:
Поскольку напряжение ADS1256 составляет 5 В, а измеренное напряжение должно быть на 2 в ниже напряжения питания, поэтому модуль подходит только для измерения аналогового напряжения в пределах 3 В.
Цвет: синий
Материал: PCB
Посылка включает в себя:
1 карточка модуля DS1256
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
